新水圧技術「Aqua Drive System」について
「Aqua Drive System(アクアドライブシステム)」(以下ADS と呼ぶ)は、従来の水圧技術と異なり「添加剤を全く含まない水=清水=水道水」を
作動媒体とする液圧技術を応用するものです。
また、ADS技術は、油圧、空気圧、電動など、これまでの個々の駆動源の代替えではありません。
ADS技術は、システム全体のメリットの向上と環境リスクを最小化するための「システム・ソリューション」の提供を目的としています。
新水圧技術「Aqua Drive System」の特長
「オイルフリー」が基本的コンセプト
- グリース、作動油、機械油などを含まない機器により構成
- 現在の駆動技術である電気、油圧、空圧と同等の駆動特性
「LCA(ライフサイクルアセスメント)」の考えを導入
- 省資源、省エネルギー
- 環境の保全、環境調和性生産プロセスに要求されるクリーン性、衛生的安全性
- イニシャルコストのみでなく、サービス、保守・管理など考慮した総合的経済性
水圧シリンダ商品基本情報

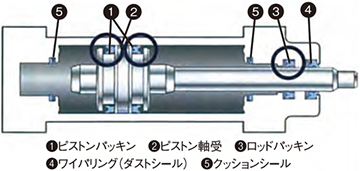

水圧シリンダ内部構造図
製作本数 | 1本/ロッドから対応OK |
材質 | SUS304 |
作動媒体 | 水道水 |
使用圧力 | 1~14MPaまで対応 |
制作範囲 | 内径φ20~φ200mm ストローク~2000mm (別途対応には、ご相談に応じます。) |
知的財産権(特許)について
ピストン形シリンダの密封装置 | 特許第4026640号 |

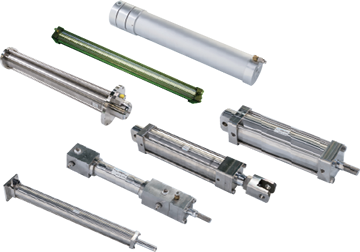

水圧シリンダ商品群
医療・福祉分野(昇降装置)
単動2段式テレスコープシリンダ
チューブ内径 | φ60mm×φ72mm×φ84mm |
ロッド径 | ー |
ストローク | 600mm(300mm+300mm) |
定格圧力 | 1MPa |
材質 | アルミ |
医療・福祉分野(スライド装置)
スライドシリンダ
チューブ内径 | φ63mm |
ロッド径 | φ20mm |
ストローク | 730mm |
定格圧力 | 1MPa |
材質 | SUS304 |
医療・福祉分野(昇降装置)
単動1段式シリンダ
チューブ内径 | φ125mm |
ロッド径 | φ110mm(中空タイプ) |
ストローク | 900mm |
定格圧力 | 1MPa |
材質 | SUS304 |
防災関連分野
φ63用シリンダ
チューブ内径 | φ63mm |
ロッド径 | φ16mm |
ストローク | 170mm |
定格圧力 | 1MPa |
材質 | SUS304 |
防災関連分野
φ100用シリンダ
チューブ内径 | φ100mm |
ロッド径 | φ65mm |
ストローク | 360mm |
定格圧力 | 10MPa |
材質 | SUS304 |
食品機械分野
φ40用シリンダ
チューブ内径 | φ20mm |
ロッド径 | φ12mm |
ストローク | 200mm |
定格圧力 | 4MPa |
材質 | SUS304 |
輸送装置分野
単動式φ63用シリンダ
チューブ内径 | φ63mm |
ロッド径 | φ25mm |
ストローク | 600mm |
定格圧力 | 1MPa |
材質 | SUS304 |

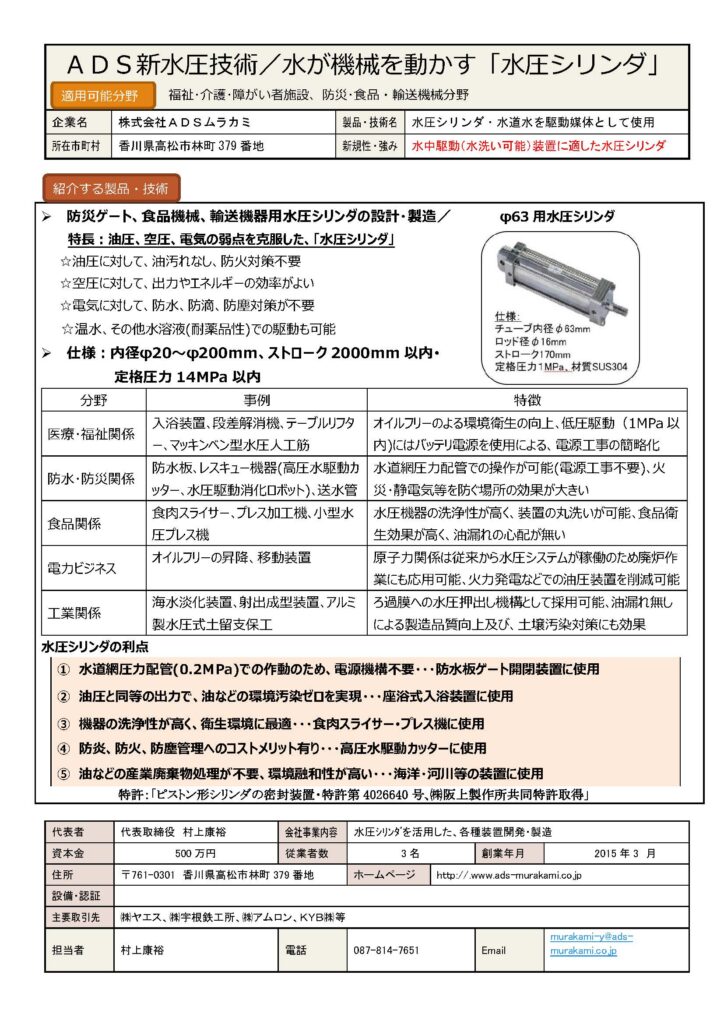

ADS新水圧技術/水が機械を動かす「水圧シリンダ」

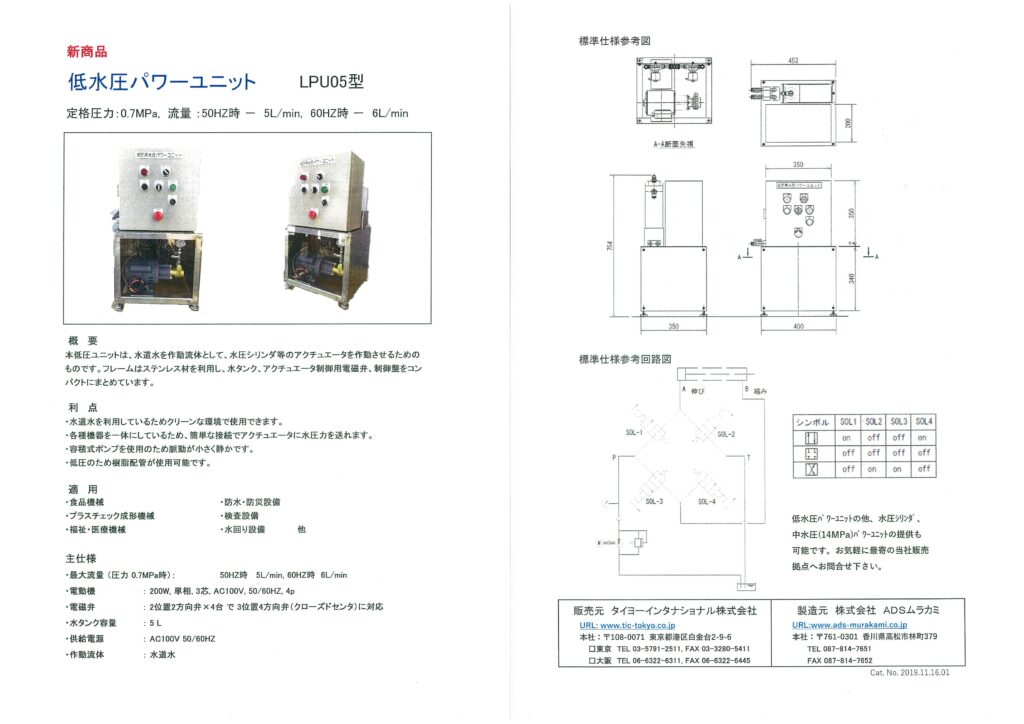

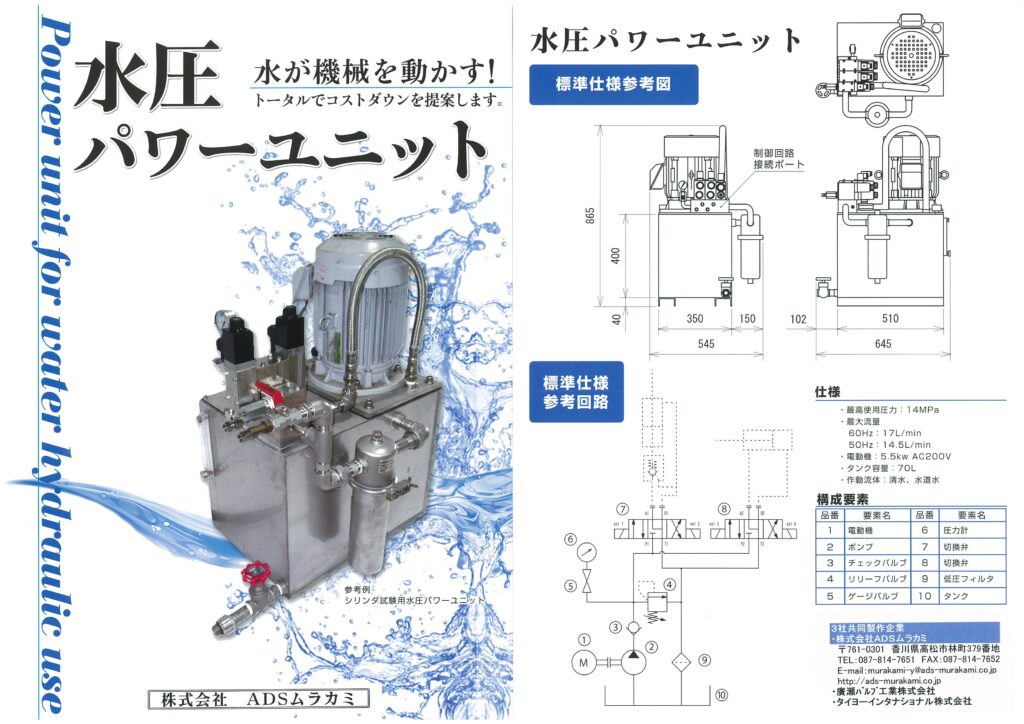

水圧ユニット商品群
